无损检测工艺规范

NDT specification

磁粉检测

Magnetic testing

机型:

Model:

参考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

检测要求: 不允许裂纹

Measure the request:  no cracks

参考手册:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本号:  R1

Revision No. :   R1

Parts Information零件信息

名称: 刹车毂调节销                                   件号:              材料:  .钢

Name:  Brake hub Adjuster pin                 P/N:               Material :Steel

检验参数Inspection Parameters

设备:  D-2100XL    电流类型: 交流电

Equipment:          current type:  AC

检验方法:  连续法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ① 直接通电法:130 A

Circular：    current flow :130 A

纵向磁化  ②线圈法NI= K₁/(L/D)

longitudinal:  coil:     --N=5    K₁=45000

磁化方向: Magnetization direction

             coil 线圈法                        →←     current flow直接通电法

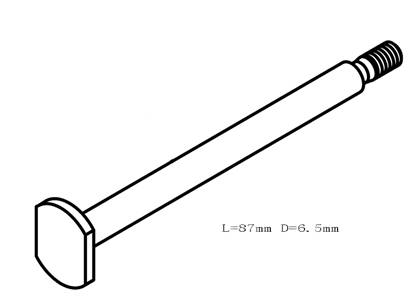

Sketch:

 草图
